Инструкция к прибору МВП-004
Принцип работы
При включении вытяжного шкафа в сеть монитор воздушного потока включается автоматически, при этом шиберная заслонка находится в закрытом положении. При нажатии на индикатор открытия шиберной заслонки 5, привод выставляет угол открытия, заданный на индикаторе установки угла положения шиберной заслонки 3. Для изменения значения угла открытия шиберной заслонки необходимо нажать на индикатор 3 и ввести значение. Помимо этого предусмотрено пошаговое изменение путем нажатия на стрелки «вниз» и «вверх» на индикаторе 3.
Переход в спящий режим осуществляется путем зажатия индикатора выключения 1. При этом шиберная заслонка закрывается. Помимо этого, предусмотрен отложенный режим перехода в спящий режим путем нажатия на индикатор 7. При переходе в спящий режим, на экран монитора выводится циферблат часов.
Монитор воздушного потока предусматривает аварийное закрытие шиберной заслонки в случае аварии, для этого необходимо нажать на индикатор «авария» 12. Управление светильниками происходит путем нажатия на индикатор освещения 2.
Меры безопасности
Конструкция Монитора обеспечивает безопасность эксплуатирующего персонала при соблюдении требований нижеизложенных правил эксплуатации.
Перед подачей напряжения на изделие необходимо убедиться в отсутствии повреждений в подводящих проводах и установленном оборудовании. Перед включением необходимо убедиться в том, что вытяжной шкаф заземлен.
ВНИМАНИЕ! Категорически запрещается эксплуатировать Монитор при демонтированном корпусе.
Техническое обслуживание
Стандартные сборка, монтаж и пуско-наладочные работы по установке изделия производятся на заводе-изготовителе.
Работы по обслуживанию и ремонту «Монитора» проводятся только специалистами, прошедшими соответствующее обучение и аттестованными ООО «МеталлДизайн» на проведение стандартных сборочных и монтажных работ в объеме спецификации объекта.
Правила хранения и транспортировки
Монитор МВП-004 должен храниться в закрытом помещении в упаковке при температуре от +5 до +30 °С и относительной влажности не более 80%.
При эксплуатации, транспортировке и хранении необходимо предохранять Монитор МВП-004 от механических нагрузок и ударов.
Общие указания
Перед эксплуатацией Монитора МВП-004 необходимо ознакомиться с содержанием разделов «Технические характеристики», «Состав и устройство», «Описание прибора», «Принцип работы» и «Меры безопасности».
В связи с продолжением работы по совершенствованию устройства, в конструкцию могут быть внесены незначительные изменения, которые могут временно отсутствовать в данном руководстве.
Назначение
Монитор МВП-004 предназначен для управления вытяжным потоком, путем изменения угла шиберной заслонки с сенсорного 4,3-дюймового дисплея. Кроме этого, монитор управляет освещением шкафа через модульные электромагнитные контакторы.
Монитор МВП-004 эксплуатируется в условиях, нормированных для климатического исполнения группы УХЛ-4 в соответствии с ГОСТ 15150-69.
Технические характеристики
|
Наименование |
Значение |
|
Электропитание |
~220В, 50-60Гц |
|
Время непрерывной работы |
Не ограничено |
|
Габариты прибора, мм |
155 х 85 х 45 |
|
Габариты шибера, мм |
290 х 210 х 185 |
|
Масса общая |
не более 2 кг |
Состав и устройство прибора
Монитор состоит из блока управления и индикации, шибера с приводом.

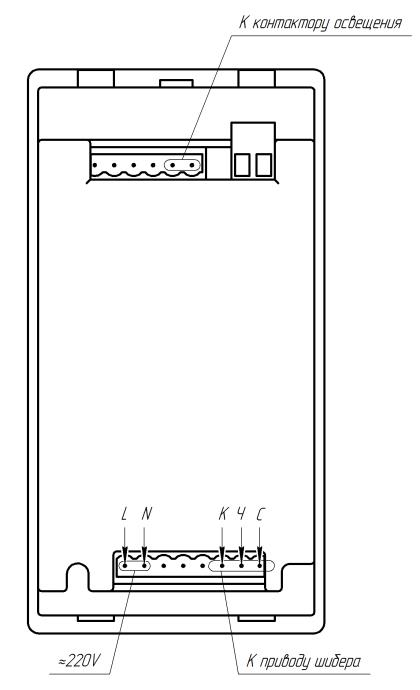

Подключение шибера с приводом, освещения, блока управления и индикации:

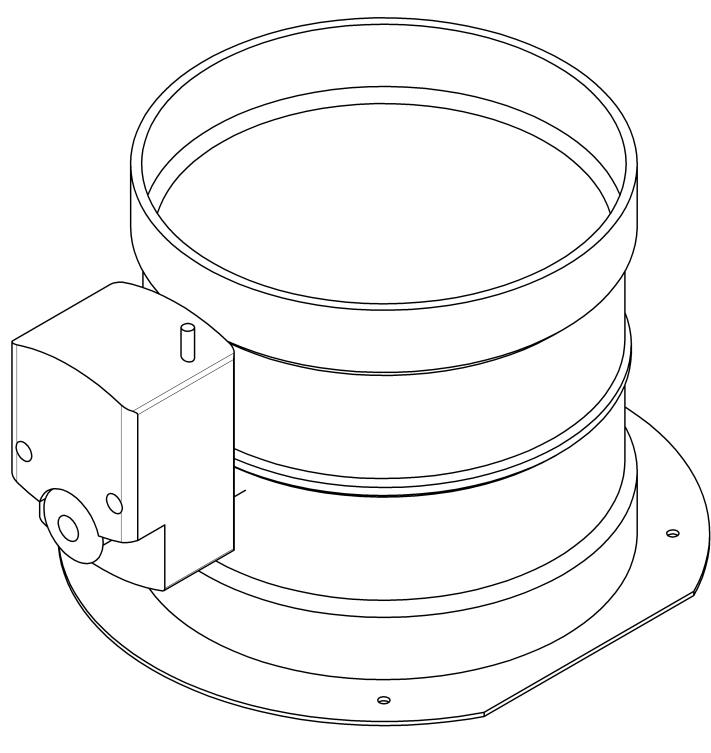

Общий вид шибера с приводом:

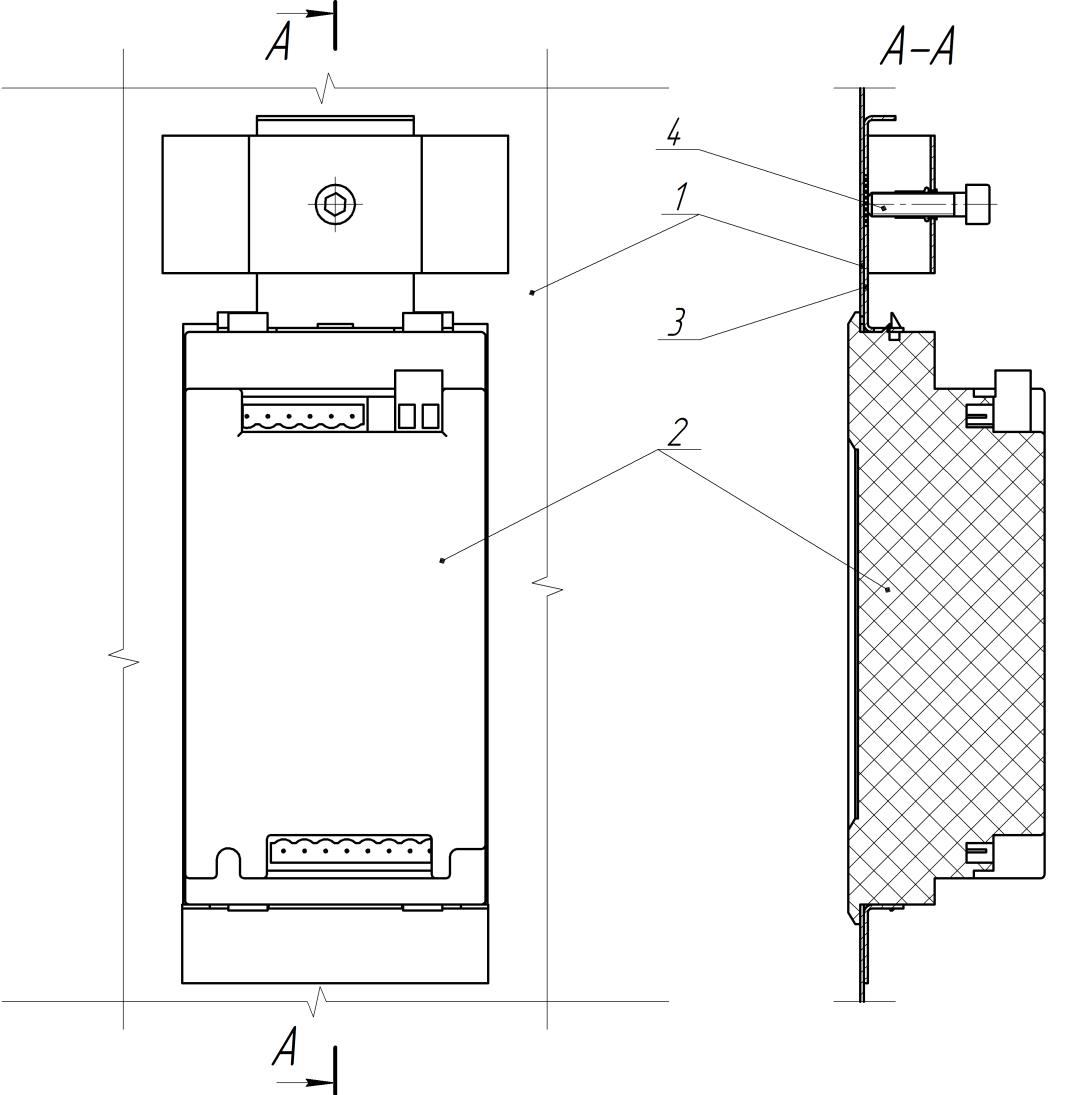

Крепление блока управления и индикации к крышке портала вытяжного шкафа:
1 - крышка портала, 2 - корпус прибора, 3 – упорная скоба, 4 – фиксирующий винт.
Описание прибора
Монитор МВП-004 питается от однофазной сети переменного тока 220 В, 50-60 Гц.
Цветной сенсорный 4,3-дюймовый дисплей в обычном режиме показывает угол положения шиберной заслонки, мощность вентилятора (опционально, при подключенном канальном вентиляторе), время и дату.

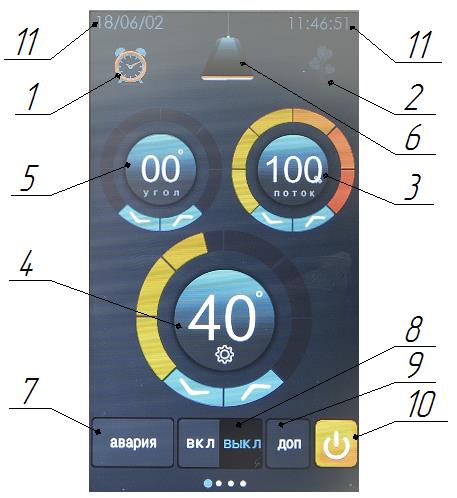

На экране монитора воздушного потока расположены индикаторы управления.
Индикаторы управления рабочего экрана
1. Таймер выключения
Данная функция позволяет в заданное время перевести шкаф в ждущий режим, в ждущем режиме отключается свет и заслонка устанавливается на заранее настроенный угол для ждущего режима. Питание от розеток не отключается, приборы подключенные к шкафу, продолжают работать. Так же эта функция позволяет при переводе монитора в режим ожидания использовать расписание включения.
Пример - каждый день 14:00 - 15:00. Монитор будет выходить из режима ожидания в 14:00, переходить в рабочий режим, а в 15:00 опять переходить в режим ожидания, и так каждый день пока включена функция.. Экономный/
2. Тихий/экономный режим
Данный режим задействуется, когда МВП-004 соединен с мотором вытяжной системы. В настройках тихого режима можно выставить угол открытия шибера и мощность мотора.
3. Мощность мотора вентилятора
Данный параметр актуален, только если МВП-004 подключен напрямую к мотору управления вытяжкой через частотный преобразователь. Вы можете установить подаваемую мощность на мотор с шагом 1%.
4. Заданный/Максимальный угол открытия шибера
Данное значение угла является задаваемым углом открытия шибера. При включении монитора в рабочий режим заслонка автоматически выставится на это значение, в случае если угол поменян вручную стрелками, то заслонка выставит так же установленный угол открытия. Вы можете менять его в ручную, дискретность - 1 градус.
5. Установленный угол открытия шибера
Установленный угол открытия шибера является углом на который в данный момент открыта заслонка.
6. Включение/выключение света
Нажатием на эту иконку вы можете включать и отключать свет. Настройка яркости находится в другом подменю.
7. Аварийный режим
Этот режим используется, когда требуется срочная вытяжка при нестандартной/аварийной ситуации с летучими реактивами. Мощность мотора выставляется на максимум, угол открытия заслонки тоже выставляется на максимум вне зависимости от значений максимального и установленного угла. Действует до ручного отключения аварийного режима.
8. Рабочий режим
Используется для возможности управления заслонкой и мотором. В выключенном состоянии работают только свет и розетки, заслонка закрыта.
9. Альтернативный режим работы
Альтернативный режим работы используется для работы с подключенными внешними датчиками/концевиками. Данный режим в разработке.
10. Переход в ждущий режим
Данная кнопка переводит монитор в ждущий режим, дисплей переходит в режим отображения аналоговых часов, пропадает возможность управления, заслонка закрывается, розетки работают. Для выхода из режима ожидания прикоснитесь к дисплею.
11. Строка отображения времени и даты
В данной строке постоянно отображается дата и время.

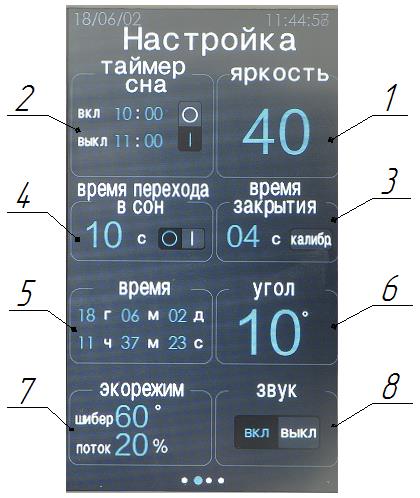

Меню настроек
1. Яркость
В данном пункте настраивается яркость дисплея, шаг настройки 1.
2. Таймер сна
Здесь настраивается временной промежуток, в котором:
- монитор, находясь в режиме ожидания, в заданное время включится и по истечении заданного времени опять уйдет в режим ожидания
- монитор, находясь во включенном состоянии, через заданный промежуток перейдет в режим ожидания.
Установите время перехода в ждущий режим, активируйте функцию ползунком в положение "1".
Внимание! Для корректной работы этой функции убедитесь в верной установке даты и времени.
3. Время закрытия
Данный пункт позволяет настроить быстродействие заслонки, скорость установки угла заслонки.
4. Время перехода в сон
В этом пункте вы можете настраивать время обратного отсчета до перехода в сон. В случае установки переключателя в положение "1" монитор не будет давать время обратного отсчета и мгновенно перейдет в режим ожидания.
5. Время
Здесь настраиваются дата и время, для установки нажмите на нужную цифру и установите требуемое значение.
6. Угол
Данное значение является углом, до которого сигнал на частотный преобразователь будет заблокирован во избежание перегрузки мотора и шиберной заслонки. Данное значение может быть установлено в диапазоне 0 - 20 градусов. Установите требуемое значение.
7. Экорежим
При переходе в экономичный/тихий режим применяются данные параметры для снижения акустической нагрузки, а также нагрузки на электросеть. Данный режим актуален только при подключении вытяжного вентилятора напрямую к монитору, в нем устанавливаются угол открытия заслонки и скорость мотора вытяжки.
8. Звук
Включение и отключение звука нажатия на экран.
